產品說明

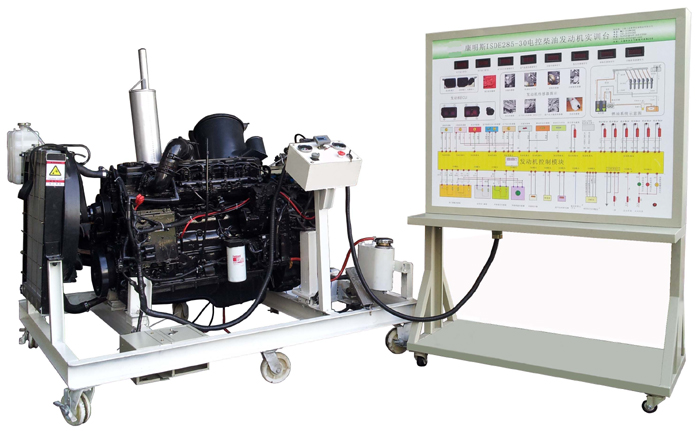

康明�4缸電噴柴油機運行檢測實驗�
一、產品簡�
康明�4缸電噴柴油機運行檢測實驗臺,3.8L采用電控高壓共軌柴油發動機為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,真實展示電控高壓共軌柴油發動機的組成結構和工作過程�

本設備滿足汽車職業教育的“五個對接十個銜��的教學需要�
二、功能特�
1.真實可運行的電控高壓共軌柴油發動�(加�/減�/怠速工況正常),充分展示電控高壓共軌柴油發動機的組成結構和工作過程�
2.實訓臺面板采�4mm厚耐腐蝕、耐創擊、耐污染、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有彩色電路圖;學員可直觀對照電路圖和電控高壓共軌柴油發動機實物,認識和分析控制系統的工作原理�
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等�
4.實訓臺面板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化�
5.實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能�
6.實訓臺配備有油門控制裝置,可方便對發動機加速減速�
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置�
8.實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用�
四、技術規�
外形尺寸�1500×1000×1700mm(長×寬×�)
工作電源:直�12V
燃油標號:依發動機型�
油箱容積�10L
工作溫度�-40℃~+50�
顏色�7032
鋼管�40*40*3mm
面板機柜�1.5mm冷板沖壓成形,背面設置維修門�
移動腳輪�120*80mm
五、基本配�(每臺)
序號 | � � | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路� �950*900*4mm鋁塑板) | � | 1 |
2 | 組合儀� | � | 1 | |
3 | 發動機控制電�(ECU) | 全新 | � | 1 |
4 | 診斷� | OBD� | � | 1 |
5 | 點火開關 | � | 1 | |
6 | 電控高壓共軌柴油發動機總� | 康明�4缸,3.8L;翻新 | � | 1 |
7 | 燃油� | 10L | � | 1 |
8 | 油門控制裝置 | � | 1 | |
9 | 進、排氣管(帶保護罩) | � | 1 | |
10 | 水箱(含不銹鋼保護�) | � | 1 | |
11 | 冷卻電子風扇 | 12V�80W | � | 2 |
12 | 蓄電� | 12V 80Ah | � | 1 |
13 | 繼電� | 含:主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器� | � | 1 |
14 | 保險絲盒 | � | 1 | |
15 | 電源總開� | 50A | � | 1 |
16 | 移動臺架(帶自鎖腳輪裝�) | 1500×1000×1700mm(長×寬×�) | � | 1 |
17 | 故障模擬與排除裝� | � | 1 |
