產品說明

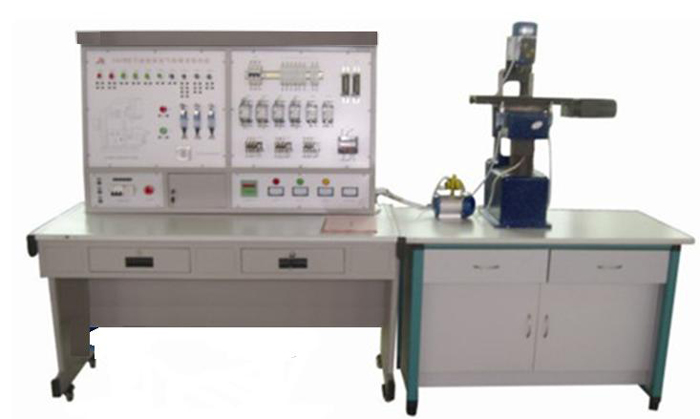

SB-M7120型平面磨床電氣技能實訓考核裝置(半實物�
本裝置由電源控制部分、M7120型磨床機床電氣控制部�、仿真機床構�。電源控制部分包括實訓定�、定時報�、安全用電自動控制等,機床電氣控制部分把整臺機床內部電器裝在正面面板�,能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試�,供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現�、故障產生的大概部位,熟練掌握機床電路工作原�,其是維修電工初、中、高級技能鑒定的理想設備�
技術性能

1、輸入電源:三相四線�380V±10% 50Hz�
2、工作環境:溫度-10℃~+40� 相對濕度�85%(25�)
3、裝置容量:�1KVA
4、重 量:150kg
5、外形尺寸:1400mm×700mm×1500mm
�、裝置構�
(一)主控屏
1、三相四線電源輸�,通過漏電保護器接通總開關�
2、設�450V指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷�
3、實驗兼報警記錄儀(實驗管理器):平時作為時鐘使用,具有設定實訓考核時間,定時報警、切斷電源等功能�
(二)機床電器裝載板:安裝機床電�、故障設置盒及故障測試孔�
(三)實訓桌:桌體為鋁木結構
(五)電氣部分的操作,能實現M7120型磨床各種運�
(六)機床電氣線路的所有接�,在裝置的面板上都有相應的測試點,便于檢測故�
(七)控制屏的故障箱內設�16個開關,通過撥動故障開關可設置相應的故障�
三、設備配�
序號 | 名 稱 | � � | � � |
1 | M7120� 磨床電氣技能實訓考核裝置 | 1 | |
2 | XM7120� 磨床半實物模型(含實訓桌� | 1 | 配有與電氣部分的連接接口,通過電纜連接 |
�、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理;
2、通過觀察機床模擬運�,了解機床的真實運動狀況;
3、掌握機床電器控制原理及各種保護裝置�
4、掌握機床常見故障發生部分現象及排除方法�
五、故障點設置一覽表
故障編號 | 故障現象 | 故障編號 | 故障現象 |
1 | 機床無法啟動 | 9 | 砂輪電動機無法啟� |
2 | 液壓泵電動機無法啟動 | 10 | 砂輪電動機無法啟� |
3 | 液壓泵電動機無法啟動 | 11 | 砂輪架無法上� |
4 | 液壓泵電動機無法啟動 | 12 | 砂輪架無法上� |
5 | 液壓泵電動機和砂輪電動機都無法啟� | 13 | 砂輪架無法下� |
6 | 砂輪電動機無法啟� | 14 | 砂輪架無法下� |
7 | 砂輪電動機無法啟� | 15 | 電磁吸盤不能工作 |
8 | 砂輪電動機控制無自鎖 | 16 | 電磁吸盤控制不能自鎖 |
