產品說明

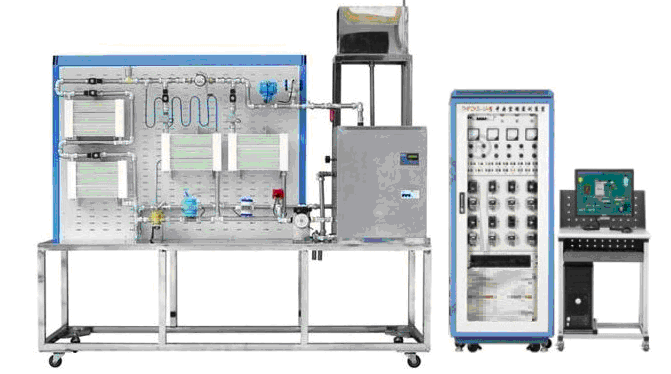

熱水供暖循環系統綜合實訓裝置
一、產品概�
"熱水供暖循環系統綜合實訓裝置" 以可編程控制�PLC為控制核�,上位機組態軟件作為監控界面,實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組�,并設有膨脹水箱、循環水�、熱量表、自力式壓差控制閥、電動流量調節�、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模�、流量采集模塊等附屬設備,可組成單管順流�、單管跨躍式、雙管上供下回式三種不同的系統形�。適用于高職院校、職業學??照{工程專業、供熱通風和建筑專業等相關課程的教學實��

二、技術性能
1.輸入電源:三相四線~380V±10% 50Hz
2.工作環境:溫� -10℃~+40�;相對濕度<85%(25�) 海拔�4000m
3.裝置容量:<10kVA
4.設有電壓型漏電保�、電流型漏電保護、接地保�,安全符合相關國家標��
�、系統配�
1.實訓�
實訓臺采用不銹鋼拼合結構,整個供暖系統布置在網孔板上�
2.熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水�、循環水泵、熱量表、自力式壓差控制�、電動流量調節�、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組��
主要設備的技術參數如下:
(1)電熱水鍋�
額定功率�3kW
供熱面積�108m2
供熱量:7740kcal/h
(2)膨脹水箱
采用不銹鋼材料制�,配有信號管(用于監測水箱內的水位)
(3)小型熱水�
額定功率�95W
額定揚程�6m
額定流量�1.08m3/h
�4�PLC主機CPU 224(1�)
數字量擴展模塊(1只)
模擬量擴展模�EM231�2只)
3.控制�
鐵質雙層亞光密紋噴塑結構,結構堅固。前門采用透明設計,可觀察到接觸�、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖�PLC主機單元�
�、實訓項�
1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式
2.熱水供暖系統的安裝與調試
3.熱水供暖用戶熱計�
4.熱力工況調節
5.PLC可編程控制器編程及調�
6.組態軟件的應�
五、配置清�
序號 | � � | 主要部件、器件及規格 |
1 | 電氣控制� | 長×寬×高為600×600×1773m |
2 | 實訓對象 | 長×寬×高為2200×700×2090mm |
3 | 循環水系� | 小型離心式熱水泵(額定功率:95W、額定揚程:6m、額定流量:1.08m3/h)�4套散熱器(進出口管徑:DN20��1套自力式壓差控制閥(安裝方式:螺紋連接、公稱壓力:1.6MPa、介質溫度:0�150�、導壓管長度�1.6m、導壓管連接端尺寸:3/4管螺紋)�5個電磁閥(工作電壓:AC220V��2個電動球閥(工作電壓�DC3.3V,進出口管徑:DN15��2個手動球閥�Y型三通過濾器(材質:黃銅�、不銹鋼鋁塑復合管及自動排氣� |
4 | 電加熱鍋� | 電加熱水器(外殼:不銹鋼、工作電壓:AC380V、功率:2.0KW、進出水口徑:DN20、水溫設置:40�95�、) |
5 | 監控儀� | 指針式交流電壓表:量�0�450V� 指針式交流電流表:量�0�10A� 指針式交流電流表:量�0�0.5A� 壓力變送器:量�0�100Pa、工作電壓:DC24V、輸出信號:4�20mA、接線方式:二線� 渦輪流量變送器:量�0.4�1.2m3/h、工作電壓:DC24V、輸出信號:4�20mA、接線方式:二線� 電子式熱量表� 測量溫度范圍�2�95�、公稱壓力:1.6MPa |
6 | 光盤 | 力控組態軟件�PLC編程軟件、配套應用程�、實驗指導書、使用說明書� |
7 | 型材電腦� | |
9 | PC/PPI通訊電纜 | |
9 | 扳手 | 0-250mm |
10 | 螺絲刀 | 十字 |
11 | 內六角扳� | 6mm |
12 | 產品使用說明� | |
13 | 產品實驗指書 |
