產品說明

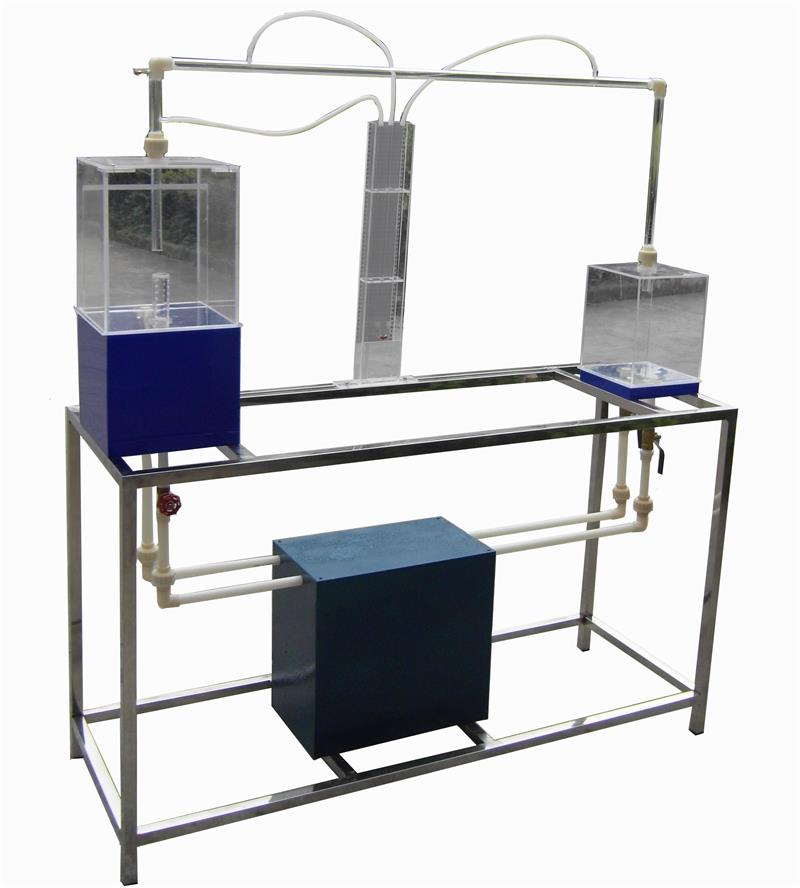

KTL�613 自循環虹吸實驗裝�

實驗目的�
1、演示虹吸的成因和破壞及管中壓強分布�
2、可用于虹吸原理及其應用的實驗教學�
3、測量虹吸管真空度,并確定最大真空域,滿足供定性分析虹吸管流動的能量轉換特性�
主要配置�
虹吸管、蓄水箱、水泵、高位水箱、、測壓管、閥門、自循環裝置、不銹鋼框架�
技術參數:
1、虹吸管徑:φ20mm,高度:1000mm�
2、采用低噪聲無銹蝕環保型小水泵,最高揚程:10m,額定流量:12L/min,功率:120W�
3、測壓計為透明有機玻璃,可顯示測量各測點的真空度以及在管中的壓強分布�
4、運行環境:溫度0-400C,相對濕度:�90%RH,電源:220V/50Hz,可連續操作�
5、測壓管直徑:�8mm,壓差計內的指示液為水,無毒、使操作更為安全�
6、實驗所用的流體--水為全循環設計�
7、其他管路、閥門、整體框架:不銹鋼材質�
8、外形尺寸:1200×500×1700mm�
