產品說明

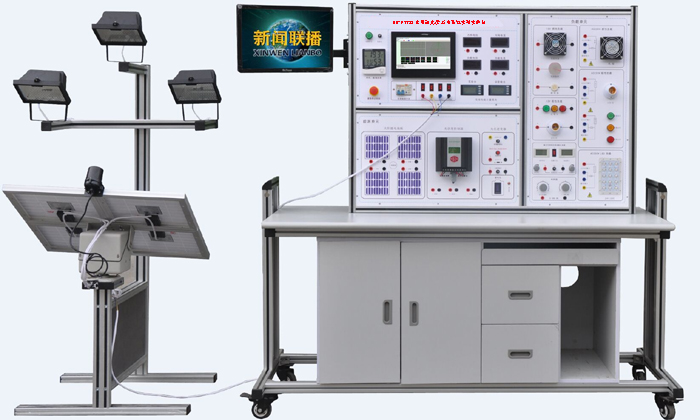

KT-PVT22太陽能光伏發電系統實驗實訓臺
一�系統實訓應用范圍�
主要提供�職高、大學、研究生、企�技工以太陽能發電為�課題�研究和培訓�

二、技術參�
2.1、太陽能電池�
太陽能電池板采用陣列組裝形式,主要采�4塊(或更多)小型太陽能電池板組建,可實現太陽能電池板的并接方式和串接方式,進而提供大電流或大電壓的兩種太陽能電池板組網方式�
最大輸出功率:4*10W
開路電壓�21.24V(并聯)�4*21.24V(串聯)
短路電流�4*0.75A(并聯)�0.57A(串聯)
2.2、自動跟蹤單�
跟蹤方式:雙軸全自動跟蹤� 精度:�0.5°
水平回轉角度�360° ;俯仰角度:180°
控制器供電電源:DC 12V
電機供電電源�DC 12V
2.3、照度計
量程�0-225Lx�200-2250Lx�2000-22500Lx�20K-225KLx�225000Lx)自動切換量程�
2.4、含有電壓表、電流表、溫度表及濕度表
直流電壓�0-200V、直流電流表2A各兩�
交流電壓�0-500V、交流電流表5A各一�
溫度、濕度表:溫度測量范圍�-50�-+70� 濕度測量范圍�20%-90%
2.5、蓄電池容量40Ah、電�12V
2.6、環境監測模塊技術指�
含有照度計、溫度表、濕度表,單片機時鐘系統,實現時間的顯示
2.7�10寸工控一體機,帶觸摸功能
C P U:Intel 1037U 1.8GHz 22nm雙核處理�TDP 17W超低功耗處理器
� �:Intel M11工控固態節能主�
� �:1G DDR3 1333超高速內�,支持1333/1066MHz內存,最大可支持8GB�
� �:24G SSD固態硬盤
� �:集成Intel HD Graphics核心顯卡,提供VGA�LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展�
� �:集成ALC662 6聲道高保真音頻控制器
� �:集成1�RTL千兆網卡,支持網絡喚醒�PXE功能�
� �:外置電源�100V�220V寬幅電壓,全球通用�
顯示�:13�LED工控� 分辨率:1024*600
觸摸�:臺灣軍工Touchkit 4線觸摸屏,透光率高;性能穩定,觸摸靈�
整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)�
1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out(綠色),1* Mic(紅�)
2*COM串口,1* 12V DC_JACK輸入接口
系統狀態:
太陽能控制器(帶報警功能):
輸入電壓、電流、功率的數據顯示及動態曲線顯�
輸出電壓、電流、功率的數據顯示及動態曲線顯�
蓄電池:電壓數據顯示及動態曲線顯�
2.8、太陽能發電逆變器模塊技術指�
類別:正弦波逆變�
輸入電壓�DC9.7-14.4V�
輸出電壓�AC220±5%�5V
防反接保�
欠壓保護�9.6V±0.2V
過壓保護�14.4V±0.2V
輸出功率�100W
峰值功率:300W
輸出波形:正弦�
2.9、太陽能控制器技術指標:
控制器相關參數:�12V/24V自動切換系統�
�1)具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控�
�2)采用了串聯�PWM充電主電路,使充電回路的電壓損失較使用二極管的充電電路降低近一半,充電效率較非PWM �3%-6% ,增加了用電時間;過放恢復的提升充電,正常的直充,浮充自動控制方式使系統有更長的使用壽命;同時具有高精度溫度補償
�3)欠壓電壓:12.0V;�2/24V
�4)超壓保護:17V� ×2/24V
�5)過載、短路保護:1.25 倍額定電�60�, 1.5倍額定電�5秒時過載保護動作, �3倍額定電流短路保護動�
�6)總額定充電電流�10A
�7)浮充:13.6V;�2/24V;(維持時間:直至降到充電返回電壓動作)
�8)控制方式:充電� PWM 脈寬調劑
控制器主要功能:
�1)太陽能電池板工作狀態(欠壓、運行)
�2)蓄電池工作狀態(過充、過放、充電)
�3)蓄電池電量指示�25%�50%�75%�100%�
�4)輸出模式設置(普通,光控,時控)
�5)蓄電池充電電流,電壓監測�
2.10、負載單�
�1�DC12V直流負載五組。(感性負�3組,阻性負�2組)
1)感性負載有�12V直流風扇�12V直流電機�12V蜂鳴�
2)阻性負載有�12V交通燈�3W LED�
�2�AC220V交流負載四組。(感性負�1組,阻性負�3組)
1)感性負載有�220V直流風扇
2)阻性負載:220V交通燈.220V 3WLED燈�220V28WLED�
�3)可調穩壓電源(0-12V�0-1A)�
根據要求可升級為0-30V�0-5A的可調恒壓恒流穩壓電源�
�4)可調電阻箱技術參數如下:
1)阻值范圍:10�-99.99K
2)誤差范圍:±1%
�5�USB接口電壓輸出:可為電子設備提�5V直流穩壓電源�
�6)電子負�
�7)液晶電視,實驗臺配�17寸寬屏液晶電視,供實驗臺實驗及他用�
三、可完成的實驗內容:
實驗一 太陽能電池板特性實驗系�
1-1、太陽能電池板開路電壓測試實�
1-2、太陽能電池板短路電流測試實�
1-3、太陽能電板I-V特性測試實�
1-4、太陽能電池板最大輸出功率計算實�
1-5、太陽能電池板填充因子計算實�
1-6、太陽能電池板轉換效率測量實�
1-7、開路電壓與相對光強的函數關系實�
1-8、短路電流與相對光強的函數關系實�
1-9、太陽能電池�P-V特性測試實�
1-10、太陽能電池板暗伏安特性測試實�
1-11、太陽能組件輸出特性測試實�
1-12、串聯電阻對填充因子的影響測試實�
1-13、并聯電阻對填充因子的影響測試實�
1-14、太陽能電池光譜特性測試實�
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實�
實驗� 太陽能自動跟蹤實驗系�
2-1、逐日系統原理實驗
2-2、太陽光跟蹤定位傳感器原理實�
2-3、環境對光伏轉換影響實驗
2-4、跟蹤控制器操作實驗
2-5、傳動執行機構接線實�
2-6、太陽能光控跟蹤實驗
2-7、太陽能光控-時控跟蹤實驗
2-8、太陽能電池組件環境監測實驗
實驗� 太陽能蓄電池控制器實驗系�
3-1、太陽能蓄電池充電控制實�
3-2、控制器充放電保護實�
3-3、蓄電池電壓、電流測試實�
3-4、蓄電池電量估測實驗
3-5、控制電池電流流入、輸出實�
3-6、控制器環境溫度測量實驗
3-7、控制器光控-時控輸出實驗
實驗� 太陽能應用實驗系�
4-1、太陽能交、直流風扇實�
4-2、太陽能路燈實驗
4-3、太陽能警示燈實�
4-4、太陽能充電器實�
4-5、太陽能可變阻抗負載實驗
實驗� 太陽能負載實驗系�
5-1、最大輸出電流實�
5-2、最大輸出功率實�
5-3、在不同恒壓狀態下電流特�
5-4、在不同恒流狀態下電壓特�
實驗� 太陽能光伏逆變器實驗系�
6-1、逆變器的工作原理分析實驗�
6-2、輸出電壓、電流測試實驗;
6-3、最大輸出功率的估算實驗�
6-4、過載或短路保護演示實驗�
6-5、輸入電壓防反接演示實驗�
6-6、輸入電壓范圍測試實驗;
6-7、轉換效率計算實驗;
