產品說明
KT-PVT08 樓宇新能源實訓裝置（光伏發電系統�
一、概�
光伏發電系統是利用太陽能電池直接將太陽能轉換成電能的發電系統。樓宇新能源實訓裝置（光伏發電系統）是在光伏發電系統基礎上增加智能樓宇相關接口、來完成樓宇相關實驗�
它的主要部件是太陽能電池、蓄電池、控制器和逆變器。具有可靠性高、使用壽命長、不污染環境，獨特的離網發電和并網發電功能，除能夠完成光伏發電系統過程的學習外，還可以進行離網發電實訓和并網發電相關實訓操作；

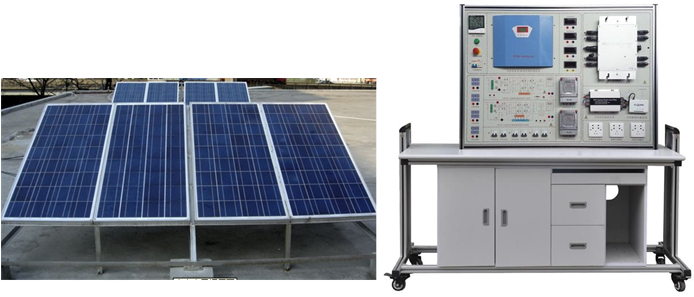

太陽能電池方� 室內實訓裝置操作平臺
樓宇新能源實訓裝置（光伏發電系統），主要是針新能源教學大綱實訓教學需求研制，幫助學生理解太陽能光伏發電原理和學習光伏工程應用技能。適用于廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程和能源動力及新能源生產企業等領域�
二、特�
實驗臺各功能模塊完全獨立，實驗內容豐富，便于組合及擴展；
系統可組成獨立的離網發電系統或并網發電系統，實驗方便靈活�
所采用發電設備均和實際工程一樣，應用及實用價值極強；
采用工業鋁型材，外形美觀大方
三、技術指�
1.多晶硅太陽能電池�
峰值功率：250W/�
最大功率電壓：35VDC
最大功率電流：6.12A
開路電壓�42V
短路電流�6.09A
組件數量�4�
2.光伏控制�1.2KW
主控芯片采用工業�16位高�MCU，運行速度快，抗干擾能力強，配有獨立的人機操作LCD顯示屏，各項參數顯示可能過嵌入式按鍵切換，常規參數可以修改�
額定電壓�48VDC
充電功率�1.5KW
放電電流�28A
蓄電池欠壓保護：42VDC
蓄電池超壓保護：62VDC
輸出直流電流�25A
3.離網逆變�
1）使用先進的�CPU單片機智能控制技術，具有高可靠性、低故障率的特點�
2）純正弦波輸出，帶負載能力強，應用范圍廣�
3）具有完善的保護功能（過負載保護、內部過溫保護、輸出短路保護、輸入欠壓保護、輸入過壓保護等），大大提高產品的可靠性；
4）體積小、重量輕，內部采�CPU集中控制、貼片技術，使得體積非常小、重量輕�
5）散熱風機智能控制，采用CPU控制散熱風機的工作狀態，大大延長風機的使用壽命，并且節約電能、提高工作效率；
6）特殊功能：完善的旁路功能，可以實現市電→光伏或光伏→市電之間的無縫切換，可優選光伏優先或市電優先�
4.電力蓄能單元
蓄電池類型：免維護膠�蓄電�
蓄電池組容量:12V/100Ah
蓄電池數量： 4� 采用4串連接
5.并網逆變�
高頻雙向并網，單向并網功�
高頻直接調制�AC半波合成
雙向并網方式：直接負載消耗，逆向傳輸AC電流
單向并網方式：直接負載消耗，禁止逆向傳輸AC電流
無變壓器設計，最大效率可�97.5%，歐洲效率可�96.6%
極高�MPP跟蹤精度�>99.9%�
較寬的直流電壓輸入范圍，兼容各種類型的太陽能組件
接線、安裝簡單，易于操作
IP65設計，適合室內外各種環境下的安裝
可采用無�WiFi�GPRS方式通過移動設備或臺式電腦監控發電量信息 （用戶可選）
