產品說明
KT-WS500B樓宇新能源實訓裝置(風光互補發電系統�
產品概述
本產品是集于太陽能發電及風力發電為一體的新型教學演示實驗系統??赏瓿娠L力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示�
1.1系統主要應用范圍
主要提供�職高、大�、研究生、企�技工以太陽能發電為�課題�研究和培��可以幫助學生,進一步理解風光互補發電站整個系統的原理學習并探討工程實際應用技能�

室內風力發電及實驗平� 室外方陣及跟蹤系�
1.2產品特點
系統實驗平臺集成了室內溫/濕度,風�、風向等測量系統,讓使用者操作起來更直觀�
系統采用32�數字化DSP技術,對蓄電池充放電進行全智能化的管理�
系統同步電源,采用日本三�IGBT模塊�IPM)組��具有高功率因數輸��
系統面板上采用直觀的數字表和液晶顯�,讓用戶了解當前系統工作狀態�
系統上的離網電源可以為用戶提供交�220V純正弦波交流電能�
風光互補發電實訓系統,可以讓實訓學生自行拆裝移動,使用簡��
系統監控柜集成高性能工控一體計算機,可監控系統運行參數、將運行數據長期保存或打�
1.3 帶觸摸功能工控一體機
C P U:Intel 1037U 1.8GHz 22nm雙核處理�TDP 17W超低功耗處理器
� �:Intel M11工控固態節能主�
� �:1G DDR3 1333超高速內�,支持1333/1066MHz內存,最大可支持8GB�
� �:24G SSD固態硬盤
� �:集成Intel HD Graphics核心顯卡,提供VGA�LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復�、雙顯擴��
� �:集成ALC662 6聲道高保真音頻控制器
� �:集成1�RTL千兆網卡,支持網絡喚醒�PXE功能�
� �:外置電源�100V�220V寬幅電壓,全球通用�
顯示�:13�LED工控� 分辨率:1024*600
觸摸�:臺灣軍工Touchkit 4線觸摸屏,透光率高;性能穩定,觸摸靈�
整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)�
1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out(綠色),1* Mic(紅�)
2*COM串口,1* 12V DC_JACK輸入接口系統狀態:
輸入電壓、電流、功率的數據顯示及動態曲線顯�
輸出電壓、電�、功率的數據顯示及動態曲線顯�
蓄電池:電壓數據顯示及動態曲線顯�

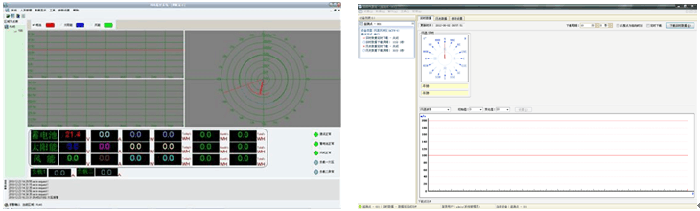

風力電系統工作數據主界面(可切換不同曲線界面� 風資源數據主界面

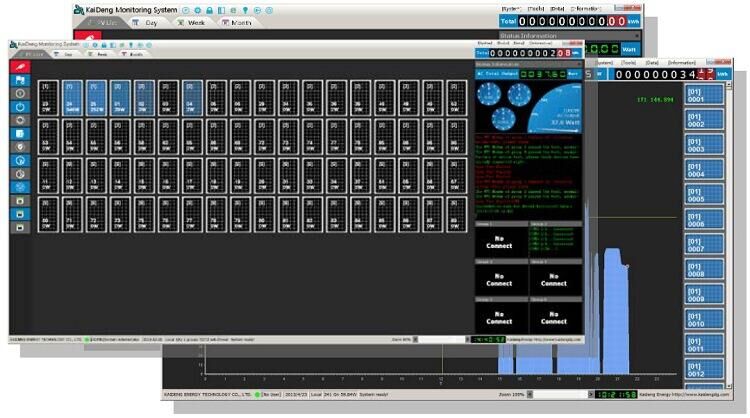

并網顯示畫面
